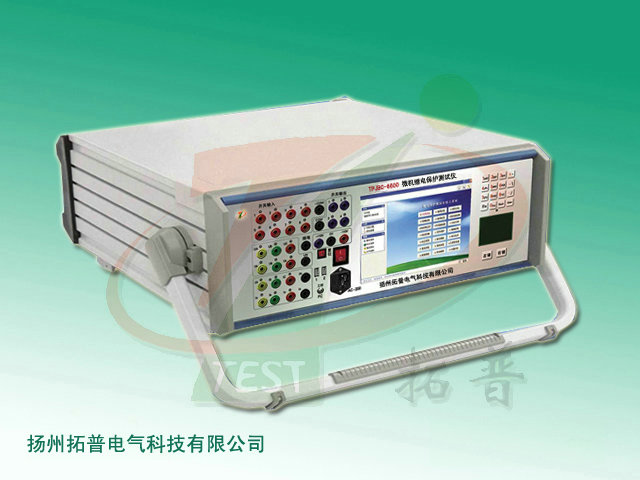

微機繼電保護測試儀_TP_HPDU-21_技術參數
硬件特點：
采用嵌入式系統控制，工業級高亮7.2吋TFT液晶顯示
六路電壓六路電流輸出
幅值、相位、頻率任意可調
小電流輸出精度高、波形光滑
專業便捷背光鍵盤，操作簡單
主機內置優化測試模塊，操作直觀簡便
通過USB外接電腦，PC模式控制，軟件
軟件特點：
適應于Window98、2000、XP等操作系統
試驗條件參數可保存、調用
獨立的測試報表系統，管理功能強大
試驗結果格式可靈活轉換、編輯保存
硬件特點：
采用嵌入式系統控制，工業級高亮7.2吋TFT液晶顯示
六路電壓六路電流輸出
幅值、相位、頻率任意可調
小電流輸出精度高、波形光滑
專業便捷背光鍵盤，操作簡單
主機內置優化測試模塊，操作直觀簡便
通過USB外接電腦，PC模式控制，軟件更豐富
內置GPS時鐘信號接收模塊，方便多臺儀器遠程同步
技術參數：
1、交流電流源
輸出zui大值（有效值）：6×30A
三相并聯：90A
功率：300VA
六相電流輸出共中性點
各路電流幅值、相位、頻率獨立可調
波形精度：32bit
輸出精度：≤±0.1%（1～30A） ≤±0.2%（0.2～1A）
分辨率：1mA
建立時間：≤120uS
諧波畸變率（THD）：≤±0.5％（0.5～30A）
輸出頻率：0～1000Hz
幅頻特性：≤±0.5％（10Hz～1000Hz）
過載或失真檢測，過熱自動保護
2、交流電壓源
輸出大值（有效值）：6×125V
兩相串聯：250V
功率：≤63VA
六相電壓輸出共中性點
各路電壓幅值、相位、頻率獨立可調
波形精度：32bit
輸出精度：≤±0.1%（2～125V）
分辨率：1mV
建立時間：≤100uS
諧波畸變率（THD）：≤±0.5％（2V～125V）
輸出頻率：0～1000Hz
幅頻特性：≤±0.5％（10Hz～1000Hz）
過載或失真檢測，過載過熱短路自動保護
3、直流電流
輸出：6×±20A
功率：200W
精度：0.5％
各路電流幅值獨立可調
分辨率：1mA
過載自動檢測
4、直流電壓
輸出：6×±150V
功率：100W
精度：0.5％
各路電壓幅值獨立可調
分辨率：1mV
過載過熱短路自動保護
另后面板兩路開關控制獨立輸出±110V/1A，±1％精度，可用作繼電器直流電源使用
5、相角
移相范圍：0～360o
相位分辨率：0.1 o
相位精度：±0.2 o
6、頻率及諧波
頻率范圍：0－1000Hz
頻率精度：±0.001Hz
分辨率：1mHz
疊加20次諧波及直流分量
7、電流電壓同步性
電壓電流輸出同步性≤10uS
8、開關量輸入及計時
8對開關量輸入（開入接點），空接點或5~250V電位兼容，無極性
每對接點間電氣上相互隔離，耐壓4000V
計時范圍：0.1mS－9999999.999S
計時精度：1mS
9、開關量輸出
4對繼電器輸出的開關量（開出接點）
10、液晶顯示及鍵盤
7.2吋工業級TFT液晶顯示，800×480高分辨率，8萬小時長壽命，背光有聲專業橡膠鍵盤
11、供電電源
單相220V±10% 50Hz/60Hz 功率不小于2.5KW
信息整理：揚州拓普電氣科技有限公司
